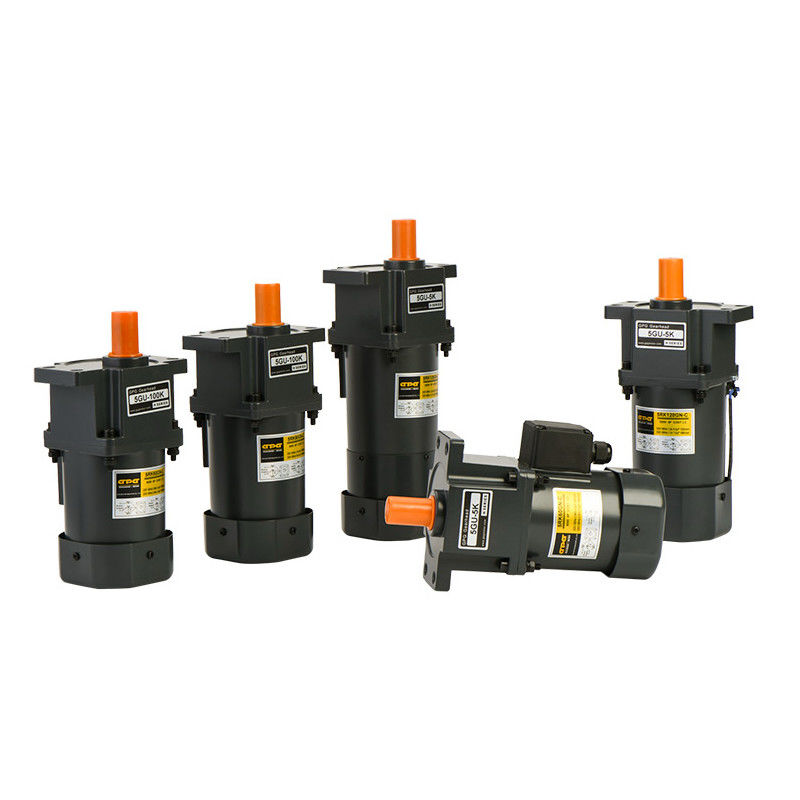

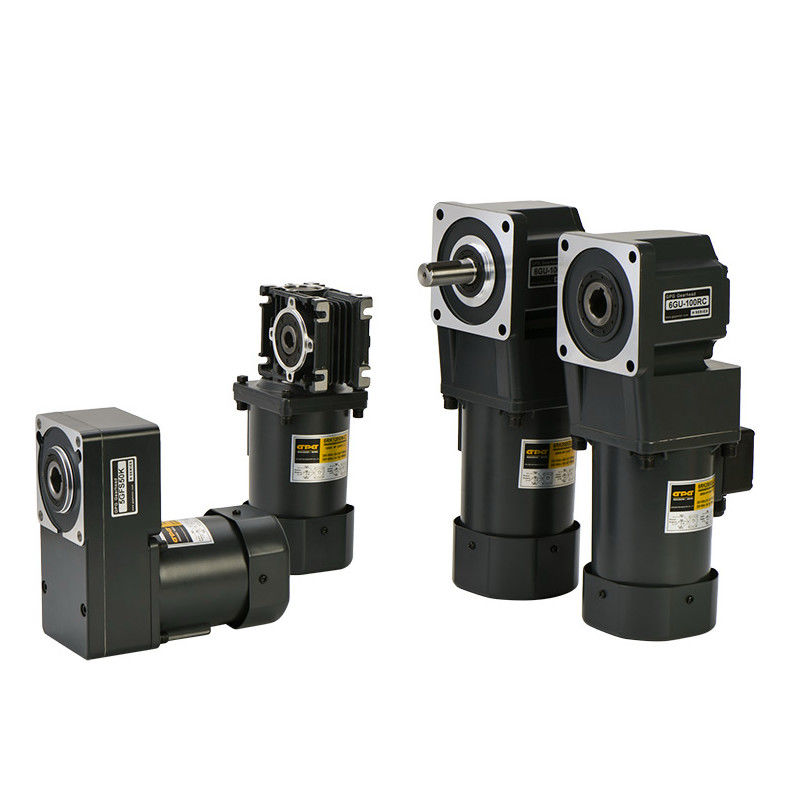

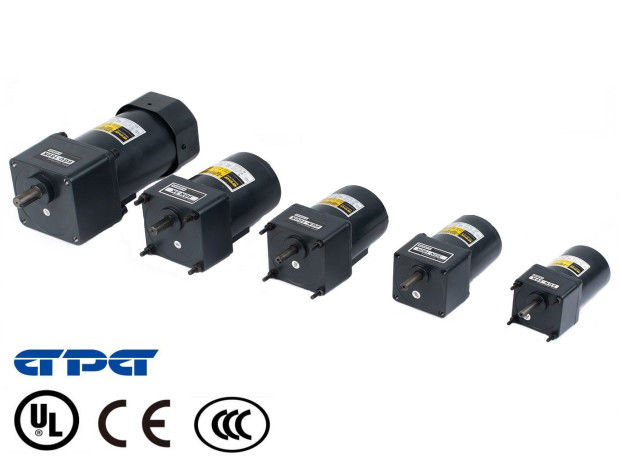

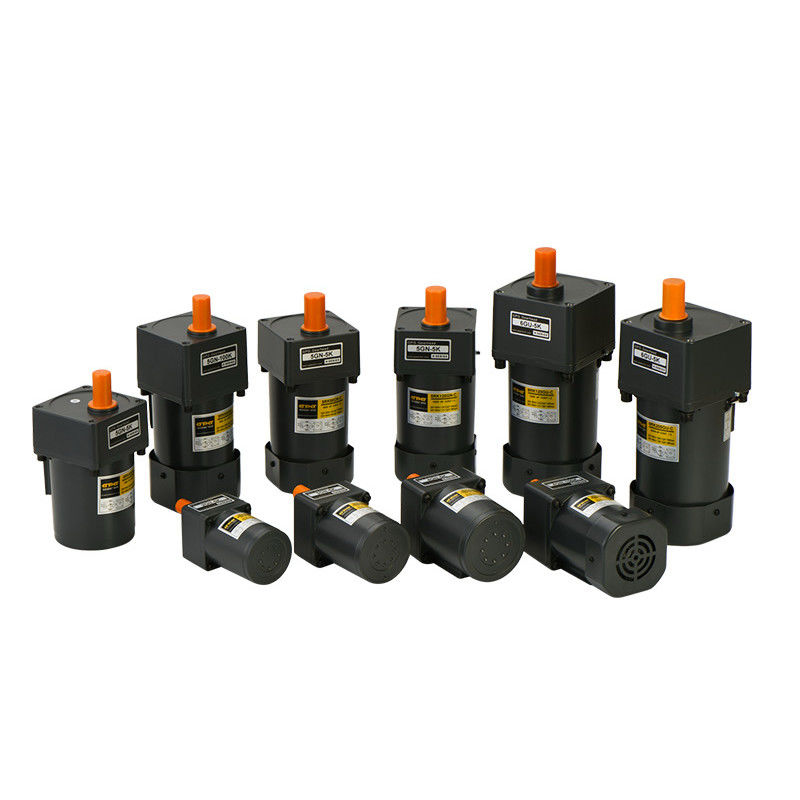

AUSWAHL KLEINER MIKROwurm-ELEKTROMOTORS DES WECHSELSTROM-GANG-DES MOTORik RK

STANDARD-GPG-CODE-BEDEUTUNG

①Shell-Art - 2 Durchschnitte 60mm, 3 Durchschnitte 70mm, 4 Durchschnitte 80mm, 5 Durchschnitte 90mm, 6 Durchschnitte 100mm (der Durchmesser des Bewegungsoberteils)

②Bewegungs Typencode IK bedeutet Induktionsmotor (Anmerkung: einphasigmotor haben führenden Draht 4, alle Dreiphasenmotoren sind Induktion

Motor, 60mm Motor hat nicht Induktionsart,), RK bedeutet umschaltbaren Motor (einphasigmotor haben führenden Draht 3)

③Durchschnitte 6W, 15 Durchschnitte 15W, 20means 20W, 25 Durchschnitte 25W, 40 Durchschnitte 40W des Leistungsstärkecodes 6, ...... 200 Durchschnitte 200W

④Geschwindigkeitsregelungs Typencode mit R bedeutet Geschwindigkeitsregelungsart, ohne R bedeutet örtlich festgelegte Geschwindigkeit

⑤Motorwellecode GN bedeutet Zahnwelle, A1 bedeutet Kreiswelle mit flachem Gesicht, A2 bedeutet Kreiswelle mit Schlüsselschlitz

⑥Spannungscode A bedeutet 110V, c-Durchschnitte 220V, s-Durchschnitte 3ph220V, S3 Durchschnitte 3ph380V, SS3 bedeutet 3ph220V/380V

⑦Anschlusskastencode L bedeutet führenden Draht 450mm, TT bedeutet Anschlusskasten mit Verteiler, TC bedeutet Anschlusskasten mit Kondensator nach innen

⑧T-Kasten-/Leitungsdrahtrichtung A bedeutet nach links von Welle, B bedeutet unten von Welle, C bedeutet nach rechts von Welle, D bedeutet auf von der Welle, sehen vom Anblick der Welle,

Nichterfüllungsrichtung ist B, sehen Zubehör

⑨Leitungsdraht von T-Kastenrichtung U: herauf D: hinunter L: linkes R: nach rechts sehen Sie vom Korn des Anschlusskastens, Nichterfüllungsrichtung ist D, See befestigte

⑩Thermischer Schutzcode P bedeutet thermischen Schutz, ohne Durchschnitte ohne thermischen Schutz

⑪Ventilatorcode F bedeutet Ventilator, ohne Durchschnitte ohne Ventilator, M bedeutet mit Magnetbremse, bedeutet FM mit Magnetbremse und

Ventilator

⑫Getriebe Durchschnitte des Typencodes 2 60mm, 3 Durchschnitte 70mm, 4 Durchschnitte 80mm, 5 Durchschnitte 90mm, 6 Durchschnitte 104mm (der Flansch des quadratischen Getriebeoberteils)

⑬Getriebeflansch Typencode GN bedeutet quadratische Art Getriebe, GS bedeutet Ohrflanschart Getriebe

⑭Geschwindigkeitsverhältniscode 3,5,6,7.5, 10,12.5, 15,18,20,25,30,36,40,50,60,75,90,100,120,150,180,200,250,300,500,750

⑮Typencode K zu tragen bedeutet Standardkugellager, Funktelegrafie bedeutet rechtwinklige Vollwelle, RC bedeutet rechtwinklige hohle Welle

⑯Wellendurchmesser-Code G8 bedeutet 8mm Durchmesser-Welle, Zehner-Klub bedeutet 10mm Durchmesser-Welle, G12 bedeutet 12mm Durchmesser-Welle, G15 bedeutet 15mm Durchmesser-Welle

⑰Verbindungsschraubencode L bedeutet Schraubenloch, T bedeutet durch Lochart

⑱Schlüsselschlitzcode K3 bedeutet 3*3*18mm, K4 bedeutet, dass 4*4*25 Schlüssel K5 5*5*25 Schlüssel, F1 bedeutet flaches face1*25, F2 bedeutet flaches Gesicht 1*20 bedeutet

Anmerkung

Spezifikationen als nur Referenz.

Wellenmaß und Spezifikationen (Spannung, Drehmoment, Geschwindigkeit, usw.) können besonders angefertigt werden.
